■鑑定人による●●・●●邸溶接部試験片製作図
2000.1.11　(株)井上博設計事務所
本図は、甲第15号証の２の第４頁の状態の各溶接部分を再現する目的で書いた引張試験片の図である。但し、この試験片の製作を依頼した鉄骨工場の溶接工が入念な溶接をしすぎたために、ルートギャップなしの開先部分（TYPE　Bの上、TYPE Dの下）が完全溶け込みに近くなってしまった（試験場でのビデオ参照）。その結果、隅肉溶接の破断しか確認できなかった。

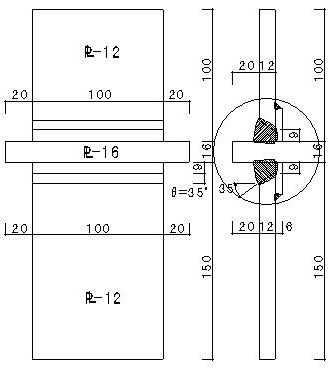

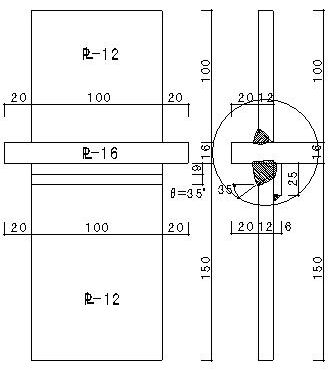

TYPE　A	TYPE　B

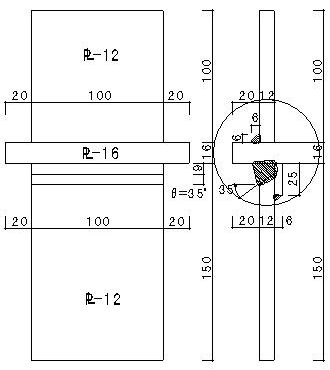

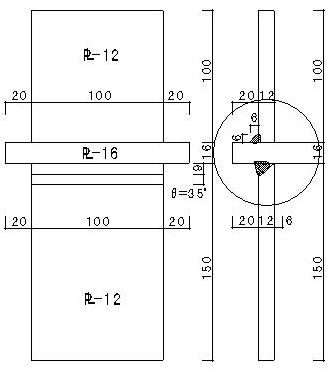

TYPE　C	TYPE　D

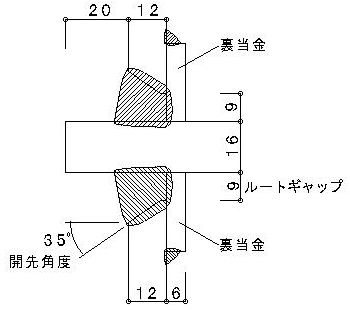

正しい溶接

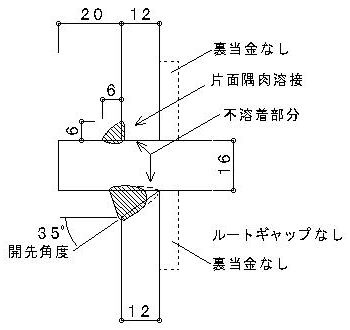

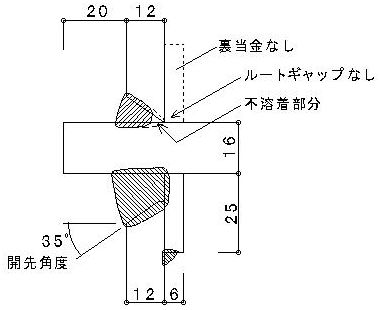

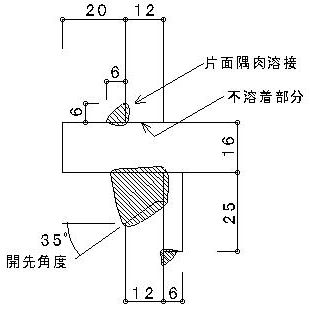

	本工事の溶接
